Vous vous apprêtez à acheter un logement sur plan et vous vous demandez si vous comprenez réellement ce que vous signez ? Vous n’êtes pas seul. De nombreux acheteurs peinent à interpréter traits, symboles et cotes. Pourtant, savoir lire un plan d’architecte est essentiel pour évaluer au mieux l’agencement, la luminosité et le confort futur de votre logement. Pour vous aider à y voir plus clair, Amodia, promoteur immobilier au Pays Basque a conçu cet article. Vous y découvrirez comment décrypter ces précieux documents sans expertise technique et parviendrez enfin à lire votre plan d’architecte avec méthode et sérénité.
L’essentiel à retenir pour lire un plan d’architecte sans se tromper
Avant d’entrer dans le détail, voici les repères concrets pour comprendre comment lire un plan d’architecte et éviter les erreurs d’interprétation les plus courantes, sans expertise technique.
- Vérifier l’échelle du plan : le plus souvent au 1/100 (1 cm sur le plan = 1 m réel). Pour estimer la grandeur d’une pièce, mesurez-la sur le plan et appliquez cette conversion pour visualiser l’espace réel.
- Distinguer murs porteurs et cloisons : les traits épais ou doubles indiquent des murs porteurs non modifiables. Les traits fins correspondent aux cloisons, parfois aménageables selon la nature du projet.
- Comprendre le sens d’ouverture : les arcs de cercle montrent le débattement des portes et fenêtres. Ils impactent directement l’emplacement du mobilier et la circulation dans l’espace.
- Lire l’orientation du logement : la rose des vents indique le Nord. En pratique, un séjour orienté sud ou ouest optimise l’apport en lumière naturelle, tandis que les chambres exposées à l’est profitent pleinement du soleil matinal.
- Identifier les abréviations essentielles :
- HSP : hauteur sous plafond
- VMC : ventilation mécanique contrôlée
- GTL : gaine technique logement
- LL / LV : emplacement lave-linge / lave-vaisselle
À quoi sert réellement un plan d’architecte dans un projet immobilier ?
Un plan d’architecte va au-delà du simple support visuel. C’est un document technique de référence, indispensable pour lire les plans architecturaux avec précision et comprendre concrètement à quoi ressemblera le logement livré.
Visualiser un logement avant sa construction
Dans le cadre d’un achat sur plan (VEFA), le plan d’architecte est le seul outil fiable pour vous aider à vous projeter dans un logement qui n’existe pas encore. Il permet notamment d’anticiper l’implantation des pièces, des ouvertures et des espaces extérieurs, bien au-delà des perspectives 3D.
Comprendre l’agencement des espaces et les volumes réels
Le plan détaille la disposition exacte des pièces, leurs surfaces, la hauteur sous plafond et les circulations. Savoir interpréter un plan d’architecte vous aide donc grandement à évaluer votre niveau de confort, les zones de passage et les possibilités en termes d’ameublement.
Servir de référence commune à tout le projet
Acheteurs, promoteurs, architectes et entreprises tierces s’appuient sur ce document tout au long de votre projet immobilier. Le plan d’architecte constitue donc une base contractuelle, utilisée pour concevoir, construire, contrôler et livrer le logement conformément à ce qui a été prévu.
L’éclairage d’Amodia
Un plan d’architecte doit toujours être lu comme un document d’engagement. En cas de doute, il est essentiel de confronter le plan de vente aux surfaces annoncées, aux notices descriptives et aux options prévues. Cette lecture croisée permet d’éviter les incompréhensions et de sécuriser la décision d’achat dès la phase de réservation.
Les différents types de plans à connaître pour bien appréhender votre projet
Pour savoir comment lire un plan d’architecte efficacement, il est indispensable d’identifier les différents documents mis à disposition lors d’un achat immobilier neuf. Chacun répond à un objectif précis et apporte un niveau de lecture complémentaire du projet.
Le plan de situation
Ce plan permet de comprendre où se situe la résidence dans son environnement immédiat. Il indique le quartier, les voies d’accès, les transports, les commerces, les écoles ou encore les équipements publics. Il aide à évaluer l’attractivité du secteur et les contraintes éventuelles liées à l’emplacement.
Le plan de masse
Le plan de masse montre l’implantation du programme immobilier sur la parcelle : position des bâtiments, espaces verts, stationnements, cheminements piétons, accès véhicules. Il s’agit donc d’un document clé pour apprécier les vis-à-vis, les distances entre bâtiments et l’organisation générale du site.

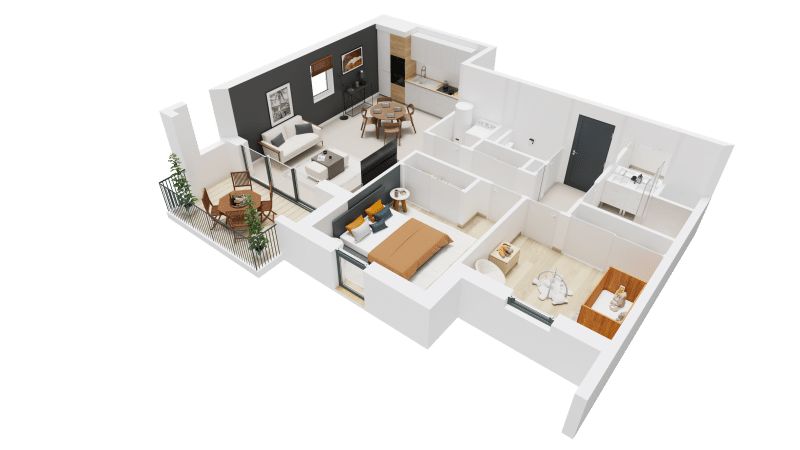

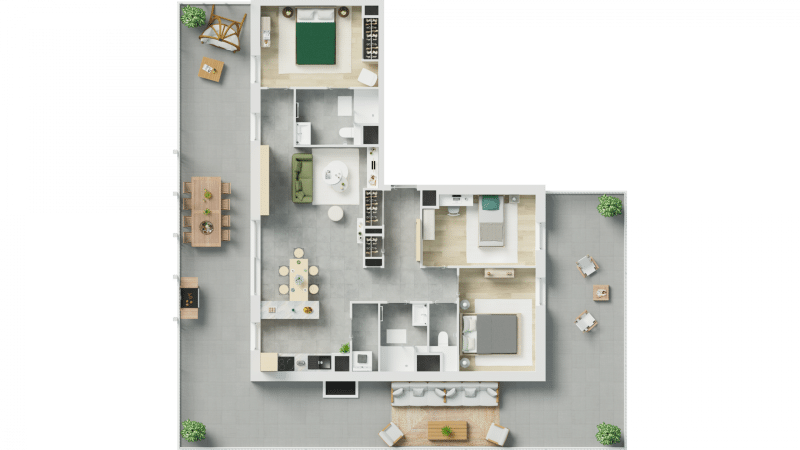

Le plan du logement (plan de vente)
Il figure parmi les documents les plus consultés par les acquéreurs. Il permet de lire au mieux les plans architecturaux de votre logement : agencement des pièces, surfaces, ouvertures, circulations, rangements et orientation. C’est sur ce document que se prennent les décisions les plus engageantes avant l’achat.
L’éclairage d’Amodia
Croiser la lecture de ces différents plans permet d’éviter de n’avoir qu’une vision partielle du projet. A noter qu’un logement bien agencé sur le plan de vente peut révéler des contraintes d’implantation ou d’environnement visibles uniquement sur le plan de masse ou le plan de situation. Une analyse globale des plans sécurise donc votre choix avant tout engagement.
Comment décrypter les informations essentielles présentes sur un plan d’architecte ?
C’est à ce stade que lire un plan d’architecte devient réellement concret. La lecture et la compréhension des informations techniques présentes sur le plan vous permettent d’interpréter votre plan d’architecte avec précision et d’éviter les erreurs d’appréciation avant l’achat.
Comprendre l’échelle et les dimensions du logement
Un plan est toujours dessiné à l’échelle, le plus souvent 1/100 (1 cm sur le plan = 1 mètre réel). Vous pouvez ainsi convertir facilement les longueurs pour vérifier la taille réelle des pièces. A noter que les surfaces sont indiquées en m², tout comme la hauteur sous plafond (HSP), un critère clé pour le confort et la sensation d’espace.
Distinguer la structure : murs, cloisons et ouvertures
Les murs porteurs sont représentés par des traits épais ou doubles : ils ne peuvent pas être modifiés. Quant aux cloisons, plus fines, donnent parfois des possibilités d’aménagement ultérieurs. Enfin, les portes et fenêtres sont figurées par des arcs et des pointillés indiquant leur sens d’ouverture, essentiel pour anticiper l’implantation du mobilier.
Lire l’orientation, la lumière et la ventilation
La rose des vents présente sur le plan indique toujours le nord. Elle permet d’analyser l’exposition des pièces (séjour au sud ou à l’ouest, chambres à l’est, par exemple) et d’anticiper la luminosité naturelle. La disposition des ouvertures aide également à comprendre la ventilation naturelle et les circulations d’air.
Décrypter les symboles et abréviations techniques
Un plan architectural utilise des abréviations normalisées : PL (placard), LL (lave-linge), LV (lave-vaisselle), VMC, TE (tableau électrique), etc. A noter également que les cercles en pointillés signalent les zones de rotation PMR, preuve du respect des normes d’accessibilité.
L’éclairage d’Amodia
La bonne compréhension de ces éléments techniques sont déterminants pour juger de la qualité d’un logement. Bien lire les plans architecturaux permet donc d’anticiper l’usage réel des espaces, le confort et les contraintes en termes d’aménagement.
Ce qu’il faut absolument vérifier avant de valider un plan
Savoir comment lire un plan d’architecte, c’est aussi apprendre à détecter les points qui peuvent impacter votre confort à long terme. Une lecture attentive permet donc d’éviter les mauvaises surprises une fois le logement livré.
La cohérence des surfaces et des circulations
Analysez les couloirs, dégagements et zones de passage. Des circulations trop longues ou mal positionnées peuvent générer des espaces perdus au détriment des pièces de vie. Un bon plan optimise chaque mètre carré.
La fonctionnalité au quotidien
Projetez-vous concrètement : emplacement du canapé, de la table, du lit ou des rangements. Vérifiez que les sens d’ouverture des portes, la position des fenêtres et les volumes permettent un aménagement aisé.
L’adéquation avec votre mode de vie
Un plan doit répondre à vos usages actuels mais aussi futurs : télétravail, arrivée d’un enfant, besoin de rangements supplémentaires ou d’une pièce modulable. Lire et interpréter un plan d’architecte, c’est également anticiper ces évolutions dès l’achat.
L’éclairage d’Amodia
Prendre le temps de relire un plan avec un professionnel permet de confronter le dessin à des usages concrets. Cette démarche aide à sécuriser le projet et à s’assurer que le logement corresponde réellement à votre mode de vie, aujourd’hui comme demain.
FAQ : lire un plan d’architecte, vos questions fréquentes
Peut-on connaître l’emplacement des prises électriques sur un plan d’architecte ?
Oui, il est possible de connaître l’emplacement des prises électriques sur un plan d’architecte. Les plans techniques, et notamment les plans d’électricité, précisent la position des prises, interrupteurs et points lumineux. Ces documents sont généralement communiqués avant la livraison et permettent d’anticiper l’aménagement du logement.
Un plan d’architecte suffit-il pour acheter sur plan ?
Non, un plan d’architecte ne suffit pas à lui seul pour acheter sur plan. Il doit être complété par la notice descriptive, le descriptif technique et les documents contractuels afin d’avoir une vision complète et sécurisée du projet immobilier.
Les plans peuvent-ils évoluer en cours de projet ?
Oui, les plans peuvent évoluer en cours de projet. Des ajustements limités peuvent intervenir pour des raisons techniques ou réglementaires, notamment dans le cadre d’une vente en VEFA, sans remettre en cause l’équilibre général du logement.
Les surfaces indiquées sont-elles définitives ?
Les surfaces indiquées sur un plan d’architecte ne sont pas toujours strictement définitives. De légères variations peuvent être constatées à la livraison, dans des tolérances prévues et encadrées par la réglementation en vigueur.
Quelles décisions un plan d’architecte permet-il de prendre avant l’achat ?
Un plan d’architecte permet de prendre de nombreuses décisions avant l’achat. Il aide à valider l’agencement, l’orientation, la luminosité, l’ameublement possible, les rangements et l’adéquation du logement avec votre mode de vie.
Qui peut m’aider à interpréter correctement un plan d’architecte ?
Pour interpréter correctement un plan d’architecte, vous pouvez vous appuyer sur votre promoteur immobilier, l’architecte lui-même ou autre professionnel de l’immobilier. Leur expertise permet d’éclairer les éléments techniques et de sécuriser votre décision avant de vous engager pleinement dans votre projet.
